一个很特殊的双万兆雷电 5 扩展坞
坑边闲话：本文首发于哔哩哔哩专栏。OWC 一直深耕专业工作室领域，推出过不少很有价值的雷电扩展坞，比如采用 Intel JHL7440 芯片的 Thunderbolt Pro Dock 给我留下了深刻的印象。如今 OWC 沿用相似的外观设计，推出了一款支持双万兆电口的雷电 5 扩展坞。

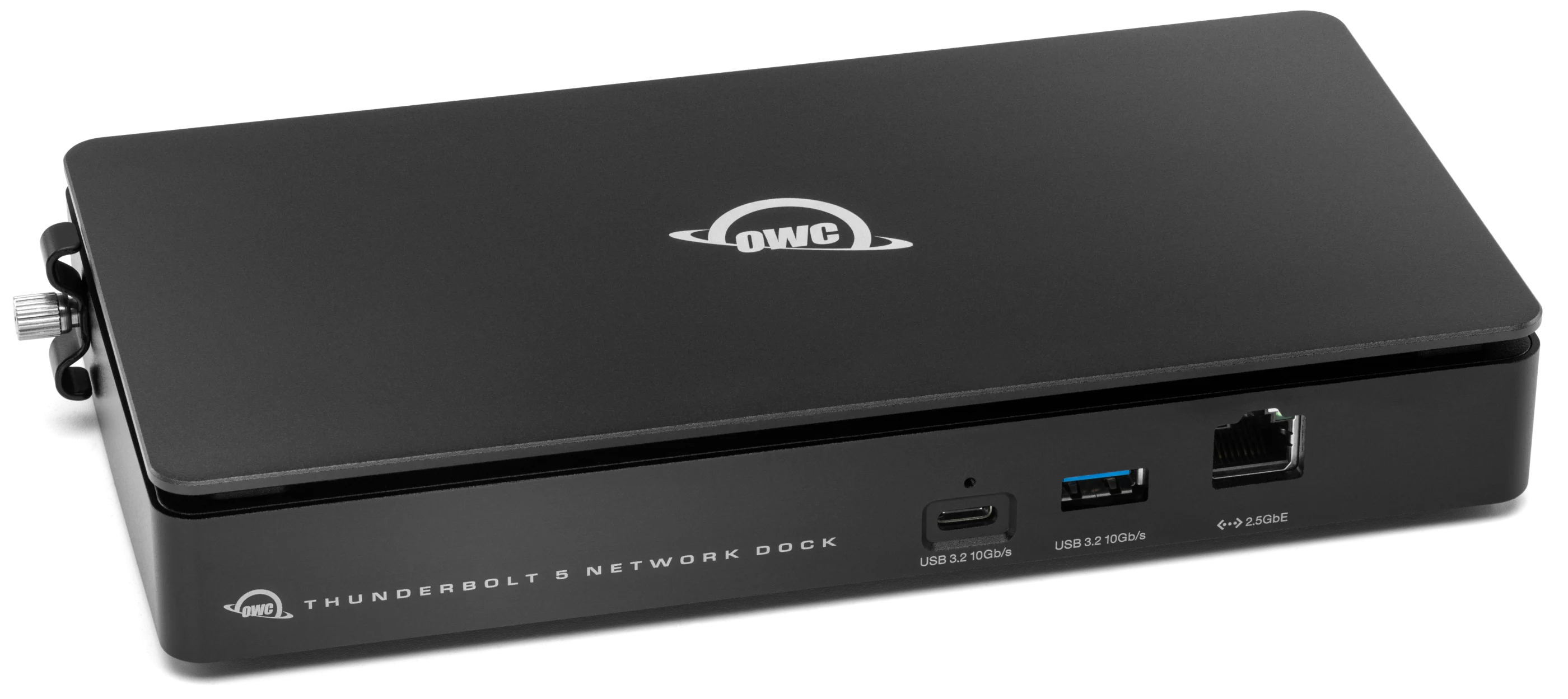

OWC，型号：Thunderbolt 5 Dual 10GbE Network Dock
看名字就知道，有两个 10GbE 万兆接口，竟然还都是电口！

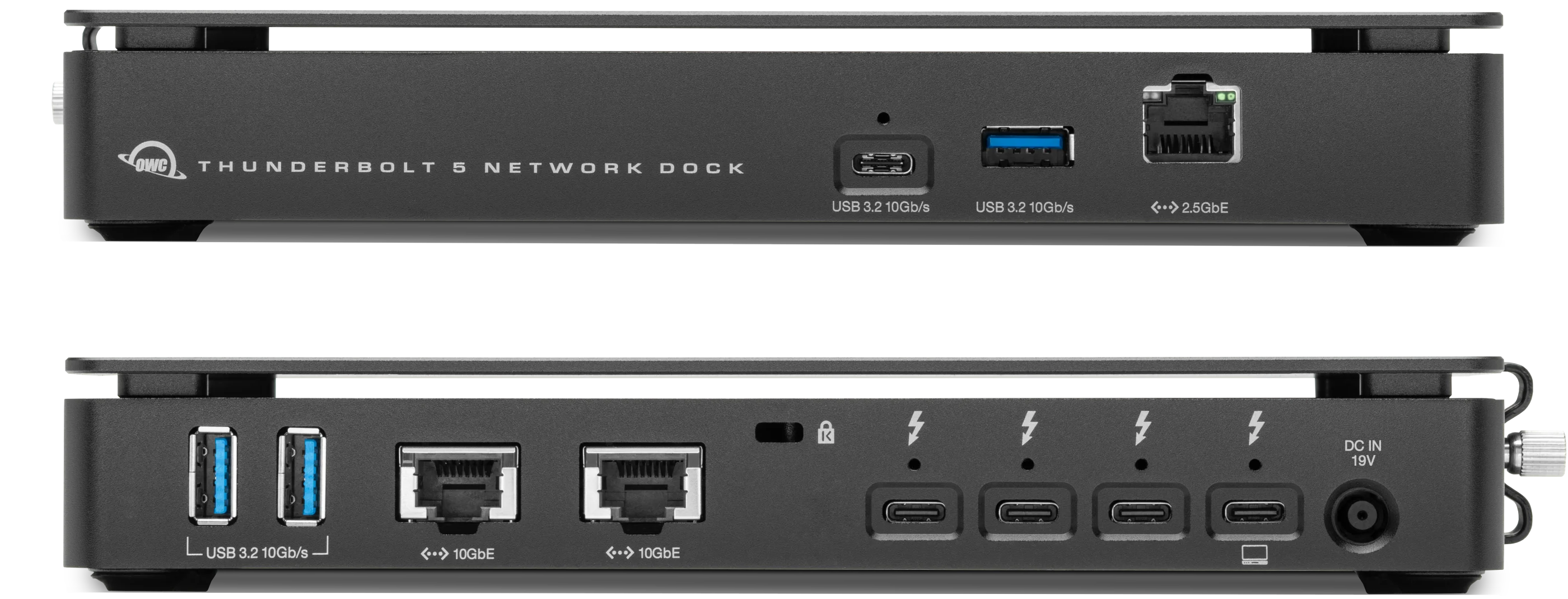

后置的两个 10GbE 网口彼此独立，均采用 AQC113 方案，支持 IEEE 802.1Qav，也就是一种为 audio/video 优化过的 QoS，保证音视频流的实时性。这个功能在 2.5G 网口上是不支持的。
此外这个扩展坞砍掉了 CF-express 接口，导致小工作室拷卡颇为难受。不过专业剧组为了防止素材流出，一般都会对原始素材上锁，只允许专业 DIT 拷贝并加密存储在 NAS 上，一般剪辑师只能远程挂载代理媒体进行剪辑，不允许直接访问原始素材。因此，在剪辑机上用 CF-express 烤卡也显得不太专业。
不过这类设备离普通人很远，不建议非专业用户买这个扩展坞。
End.
